Spiel vom Kardantriebling?

[bujatronic]

Achtung im vorigen Post habe ich einen Fehler gemacht (es ist doch besser, immer erst mal gründlich nachzudenken!), den ich hiermit korrigiere:
Es ist beim QJ304 zwischen den Belastungsfällen Antrieb und Schub zu unterscheiden.
Beim Beschleunigen entsteht aufgrund der Schräge der Verzahnung eine Axialkraft nach vorn, die vom hinteren Teil des Innenrings, dem Außenring, dem Deckel, den 4 Bolzen (und Muttern) aufgenommen werden muß.
Beim Schub, also wenn der Motor bremst, ist diese (deutlich geringere) Kraft nach hinten gerichtet und belastet über den vorderen Teil des Innenrings den Keil.
Zusammenfassung: Das spricht eigentlich für den geteilten Innenring, da dieser beim Hauptbelastungsfall nicht auseinandergedrückt wird. Außerdem bietet die Verschraubung und damit der Außenring wahrscheinlich größere Reserven. Daher halte ich als Alternative das QJ304MPA für geeignet, zumal es einen Massivkäfig aus Messing hat!

[bujatronic]

habe heute mal etwas Wartung an meiner Lady gemacht. Nach knapp 3tkm hat das DDR-QB20, was ich damals eingebaut hatte, kein auffälliges Spiel. Allerdings fällt mir nach längerer Fahrt auf, daß der Kardan etwas heult. Woran das wohl liegt?

[Marcel O]

Das ist eine gute Frage. Ich wär froh wenn ich erst mal am fahren wäre

[bujatronic]

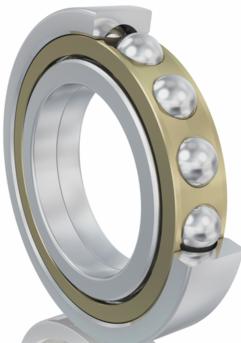

Und noch ein Argument für das QJ304: Es hat mehr Kugeln (geschätzt 13) als das QB20 (9), wenn ich mich nicht irre. Wer es genauer weiß, darf es gern posten.
Daher die Anregung für die Nachfertigung des Messingkäfigs: Gleich mehr Löcher einbringen, passende Kugeln zu kaufen sollte nicht das Problem sein.


[bujatronic]

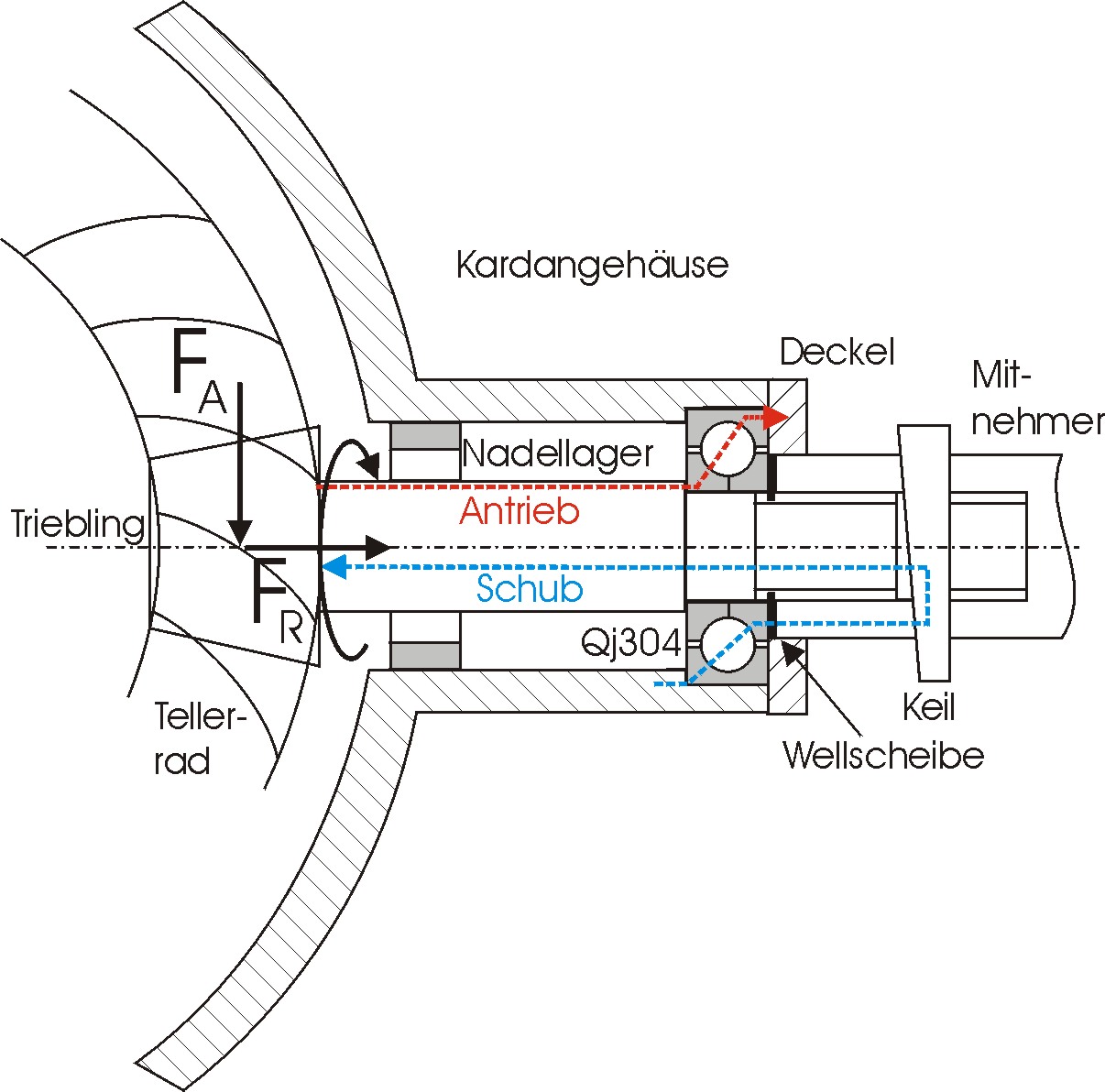

Ich hab noch mal eine (vereinfachte und nicht DIN-gerechte) Skizze gemacht. Blickrichtung von außen.
Der Triebling ist hier gläsern dargestellt, FA ist die Antriebs-, FR die Reaktionskraft im Falle Antrieb (also Gas geben). Im Schub drehen sich diese Kräfte um (nicht dargestellt).
Die gestrichelten Linien zeigen, wie diese Kräfte ins Gehäuse übertragen werden.


[ToKa]

Also das QJ304MPA hat genau so viele Kugeln wie das QB20, also 9 Stk. Von den Anbietern werden oft nur Beispiel-Bilder gezeigt, das Lager auf dem Bild ist kein QJ304MPA. Aber es gibt einen Unterschied, die Kugeln des QJ304 sind etwas größer (10,0mm). QB20 hat 9,5mm. An sich wäre es eine sehr gute Alternative, die Schwierigkeiten sehe ich allerdings bei dem geteilten Innenring. Wenn das Lager doch mal wieder ausgebaut werden muss, macht es einem der umgekehrte Aufbau (=geteilter Innenring) nicht unbedingt einfach.
Gruß Torsten
