Maße Vorderradbolzen?!

[bkjan]

Moin, bei meiner Bk fehlt leider der Bolzen fürs Vorderrad. Ein Bekannter könnte mir jedoch einen Bolzen drehen. Leider habe ich die maße nicht.
Ich habe die Längen/Maße,die ich benötige mit Buchstaben gekennzeichnet.
Könnte Jemand einen Vorderbolzen ausmessen und mir die Maße mitteilen??

[

e=durchmesser, c=gewindelänge

Gruß Jan

[André]

Hallo bkjan,

folgende Maße habe ich gemessen:

a = 60 mm
b = 150 mm
C = 28 mm
d = 22 mm
e = 17 mm

Das Gewinde ist jedoch 14 mm. Bedeutet es gibt eine Fase als Übergang von e auf den Gewindedurchmesser und auch noch einmal am Ende des Gewindes um die Achse leichter durchzuführen.
Die Bohrung im C-Bereich hat den Durchmesser von 10 mm und hat den Abstand von Außenkante zum Durchmesser von 4,2 mm. Außerdem hat der C-Teil eine 40 mm tiefe Bohrung (14 mm Durchmesser)

Gruß André

[Oldie]

Das Gewinde ist außerdem Feingewinde. Habe leider keinen Bolzen mehr zum nachmessen.
Oldie

[Bigmolly1000]

Den Bolzen gibt es bei "DIETEL" zu Kaufen.

Gruß Arno

[bkjan]

Vielen Dank für die Antworten!!!
Ich denke das hilft mir erstmal weiter
Was hat es denn geneu mit den Bohrungen auf sich?? Verstehe ich gerade nciht ganz?
Kann man die weglassen?
Gruß Jan

[Oldie]

Durch die Bohrung wird eine Stange gesteckt zum gegenhalten wenn man die Mutter anziehen will.
Oldie

[André]

Was hat es denn geneu mit den Bohrungen auf sich?? Verstehe ich gerade nciht ganz?

Hallo Jan,

die ein Bohrung ist wie "Oldie" schon schreibt, zum Gegenhalten beim Lösen/Festziehen der Achsmutter.
Die Längsbohrung ist sicherlich nur zur Gewichtseinsparung.

Gruß André

[André]

Hallo Jan,

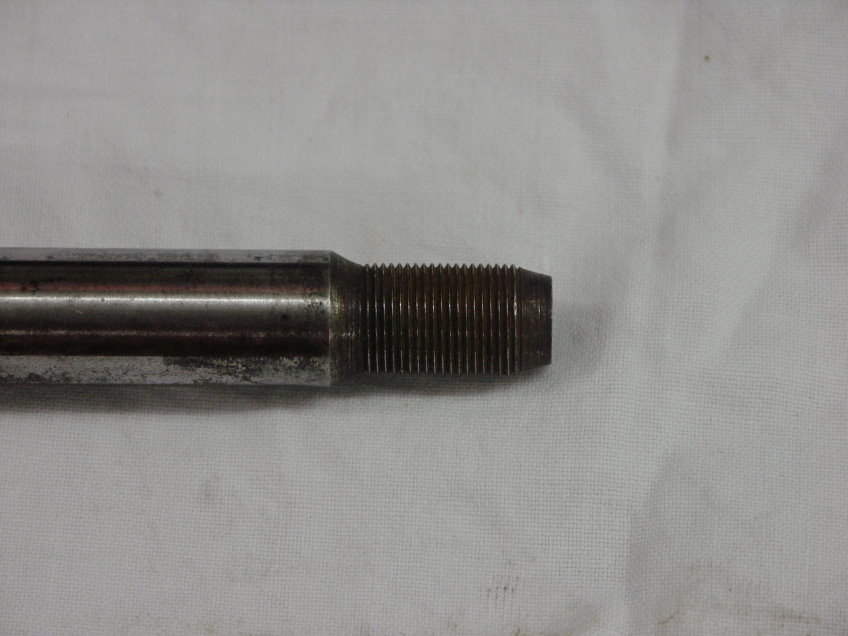

hier ein paar Bilder für Dich, zum besseren Verständnis


Gruß André

[bkjan]

Oh, alles klar! Insbesondere das Loch zur Gewichtsersparniss hatte mich ein wnig stutzig gemacht.
Vielen dank an euch!
Ich denke das mit dem Drehen sollte man hinbekommen können...

Gruß Jan

[Privra]

Ich habe noch einen rumliegen, vor fünf Jahren frisch verchromt und weggepackt. Bei Interesse --> PN

Jens
