Abdrücker Kurbelwelle

[Boger]

Hallo zusammen,

am WE gabs im Kaufhaus einen schönen Abdrücker für die Kurbelwelle. Der Preis viel natürlich voll aus dem Rahmen (64€ ), aber der Anbieter hat auf einen Artikel verwiesen:
"Es handelt sich bei dieser Auktion um ein Spezialwerkzeug zur IFA/MZ BK 350, mit dem die Kurbelwelle von der Kupplungsseite schonend ausgedrückt werden kann (wird anstelle der Abdeckkappe an der Kurbelwellenseite angesetz, - da wo die Dichtung 02-841-29-0 sitzt). Das Werkzeug ist ein Eigenbau (Dreh-/Schweißteil) nach einem Zeitungsbericht in der Illistrierten Motorsport-Zeitschrift (Ausgabe 60/615)..."

Liegt dieser Artikel jemandem vor?

Gruß
Boger

[André]

Hallo Bodo,

habe ich im Kaufhaus auch gesehen, allerdings der Endpreis war mir entwischt.
Ist schon ganz schön heftig
Ich glaube für 64 € plus Versand kann ich einige Motorengehäuse erwärmen
Die o.g. Zeitschrift habe ich aber auch nicht, um den Abdrücker preiswerter nachzufertigen.

Gruß André

[Boger]

Hallo zusammen,

ich stelle noch mal ein Bild ein. Vielleicht kann sich ja jemand an die Zeitschrift erinnern.



Wie öffnet ihr denn so eure Motorengehäuse? Ich habe mir dazu mal eine einfache Abdrückplatte gebaut. Funktioniert wurderbar! Natürlich wäre so ein spezieller Abzieher noch etwas eleganter



Boger

[André]

Hallo Bodo,

da gab es einmal einen Beitrag bei OSTMOTORRAD.de "BK-Motor selbst überholt" aus den Jahren 1967 vom Deutschen Motorradkalender und 1968 vom Deutschen Militärverlag.
Leider konnte ich den Link auf die Schnelle nicht mehr finden, aber ich hatte mir den Beitrag abgespeichert.
So wie dort beschrieben, funktioniert die Demontage bzw. Überholung des BK-Triebwerkes problemlos.
Ich werde Dir diesen Beitrag im PDF-Format per eMail senden.

Gruß André

[André]

Nachtrag - habe den Link doch noch gefunden:

http://www.ostmotorrad.de/mz/bk/bk_moto ... rholen.pdf


Gruß André

[Boger]

Hi Andre,
danke, den Artikel kenne ich doch! Mir gefällt dabei nicht, dass mit dem Hammer gearbeitet wird, um das Gehäuse zu öffnen und das die KW dann immer noch im Lager steckt. Bei dem Abdrücker, bzw. meiner Platte, drückst du alles schön auseinander, schonst die Lagersitze im Gehäuse und hast danach alle Teile einzeln. Sicher hat da jeder seine eigene Methode - es soll ja auch Monteure geben, die die KW mit dem Hammer austreiben Mir gefällt der Abdrücker ganz gut - deshalb meine Frage nach der Zeitschrift. Vielleicht baue ich mir so ein Teil mal nach.
Boger

[Boger]

So, nun habe ich heute von einem Schrauberkollegen den Beitrag bekommen. Sehr, sehr nett!!!
http://s10b.directupload.net/file/d/207 ... mg_pdf.htm

[André]

... Mir gefällt dabei nicht, dass mit dem Hammer gearbeitet wird, um das Gehäuse zu öffnen und das die KW dann immer noch im Lager steckt. ...

Hallo Bodo,

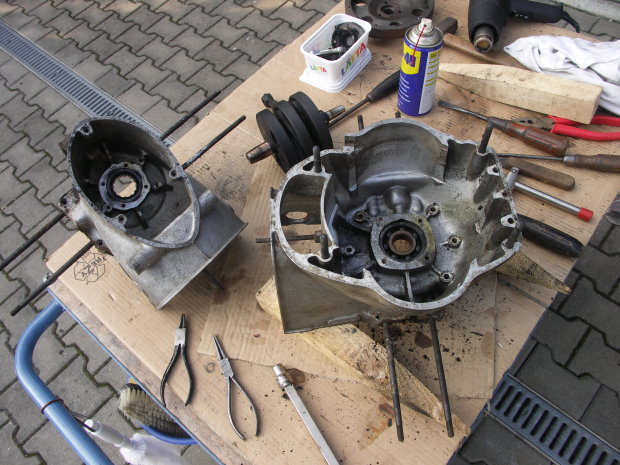

natürlich und wie bereits erwähnt, muss mit Wärme gearbeitet werden. Dann weitet sich selbstverständlich nicht nur die innere Lagerschale. Entsprechend sitzt das Lager fest im Gehäuse und nur die KW wird aus dem KW-Lager gezogen.

Gruß André

[Boger]

Hallo Andre, viel Wärme - mein Reden.

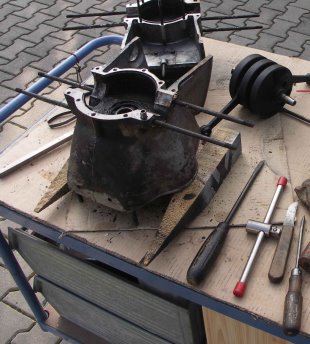

Was ist das da für ein riesen Keil auf Deinem OP Tisch? Abergläubisch? Noch andere Hobbys?
Boger

[André]

Hallo Bodo,
neee
Wenn Du das Kantholz mit der Spitze meinst Davon lagen doch sogar drei Stück auf dem OP-Tisch.
Sind nur als Unterlage bzw. Distanzstücke im Einsatz, wenn im Gehäuse noch Gewindebolzen sind
(Nichts mit Holzpflock bzw. Vampirjäger und so.... )

Gruß André
